학교시설 설계는 일반 건축 프로젝트와 다릅니다. 교육부가 발행한 공식 매뉴얼을 기준으로 공간 면적, 층고, 채광, 기자재 배치까지 세밀하게 검토해야 합니다. 요건 하나를 놓치면 사업 선정 단계에서 탈락하거나, 공사 완료 후 재검토를 요구받기도 합니다.

이 글에서는 학교시설 설계 매뉴얼의 법적 구조를 정리하고, 쿨스쿨이 아키스케치 3D 플랫폼으로 AI융합교실·지능형 과학실·스마트 체육교실 설계를 디지털화한 실전 과정을 단계별로 소개합니다.

📁 매뉴얼 파일이 필요하신 분들을 위한 안내

학교시설 설계 관련 공식 매뉴얼은 교육부와 한국교육시설안전원(KOIES)이 발행합니다. 목적에 따라 아래 파일을 먼저 다운받아 두세요.

학교건축 표준업무 매뉴얼 (2025):

• 학교 신축, 증축, 리모델링 전 단계 (기획→설계→시공→준공→유지관리)


학교시설 내진보강공사 기술감리 업무 매뉴얼 (2026):

• 내진보강공사 발주처, 시공사, 기술감리자 관련

조적조·경량철골조 내진보강사업 가이드라인 (2026):

• 조적조, 경량철골조 부속건물 내진보강 관련

1. 학교시설 설계 매뉴얼이란?

설계 매뉴얼은 도면 작성 기준(면적, 채광, 기자재 배치)을, 시설공사 매뉴얼은 시공 단계의 자재, 공정, 안전 기준을 다룹니다. 스마트교실 구축 사업 참여 기업은 입찰 단계부터 설계 매뉴얼 기준 충족 여부를 증빙해야 합니다. 리모델링·스마트교실 사업에는 신축 기준 전체가 아닌, 해당 교실 유형의 면적·채광·기자재 배치 기준이 집중 적용됩니다.

2. 스마트교실 설계 시 반드시 확인할 기준

일반 교실은 학생 1인당 최소 1.89㎡ 이상, 층고 2.7m 이상이 원칙입니다. AI융합교실처럼 기자재가 추가되는 공간은 통로·설치 면적을 별도 확보해야 하며, 차광 설비 계획도 함께 검토해야 합니다.

기자재 배치와 전기 배선은 설계도에 반드시 함께 표현해야 합니다. 누락 시 검수 단계에서 보완 요청을 받을 수 있으며, 네트워크 설비는 교육청 전산 담당자와 사전 협의가 필요합니다.

매뉴얼은 교원·학생·학부모의 참여 설계 절차도 명시합니다. 아키스케치의 3D 공간 모델을 활용하면 교원이 직접 배치를 확인하며 의견을 제시할 수 있어 이 절차를 실질적으로 이행할 수 있습니다.

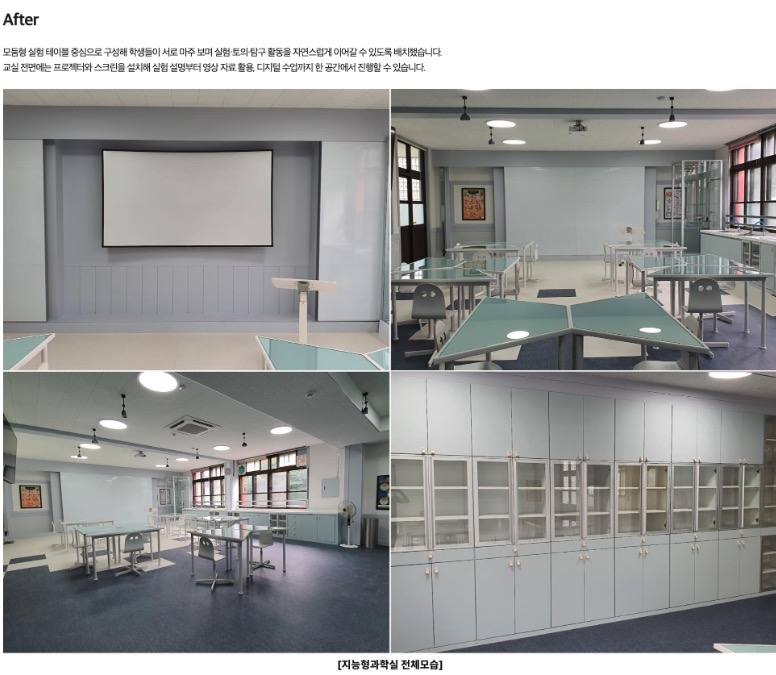

쿨스쿨이 개편한 지능형과학실 사례

3. 쿨스쿨 × 아키스케치: 매뉴얼 기준을 3D로 시각화한 과정

3-1. 쿨스쿨이 설계 시각화에 집중하는 이유

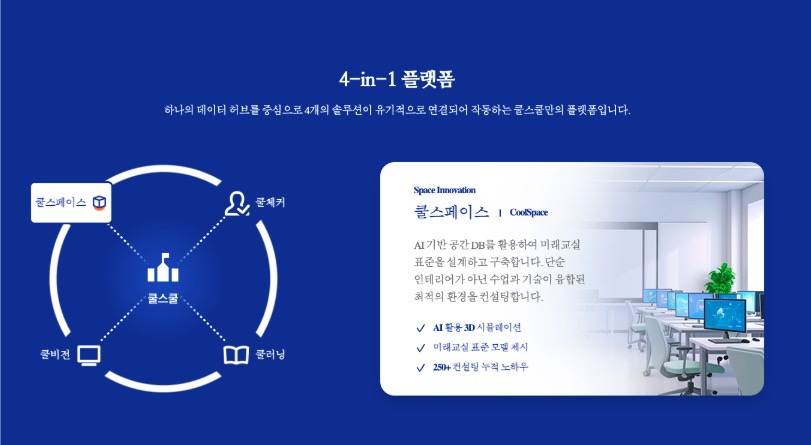

쿨스쿨은 교사 35만 명이 사용하던 쿨메신저를 26년간 운영하며 공교육 현장을 가장 가까이에서 이해해 온 에듀테크 기업입니다. 현재는 공간 구축(쿨스페이스), 수업(쿨러닝), 출결·안전(쿨체커), 디스플레이 통합 관리(쿨비전)의 4개 솔루션을 하나의 플랫폼으로 연결하고 있으며, 250건 이상의 미래교실 구축 레퍼런스를 보유하고 있습니다.

이 가운데 공간 구축을 담당하는 쿨스페이스는 일반적 인테리어를 넘어 수업 시나리오 기반 설계를 지향합니다. 전자칠판, 노트북 충전함, PBL 책상, 사이니지, 3D 프린터, 무선 마이크 등 교실에 들어가는 기자재가 수십 종에 달하기 때문에, 설계 단계에서 배치를 정확하게 시각화하는 것이 사업 수주와 시공 품질 모두에 직결됩니다.

3-2. 쿨스쿨이 3D 교실을 구축하는 방식

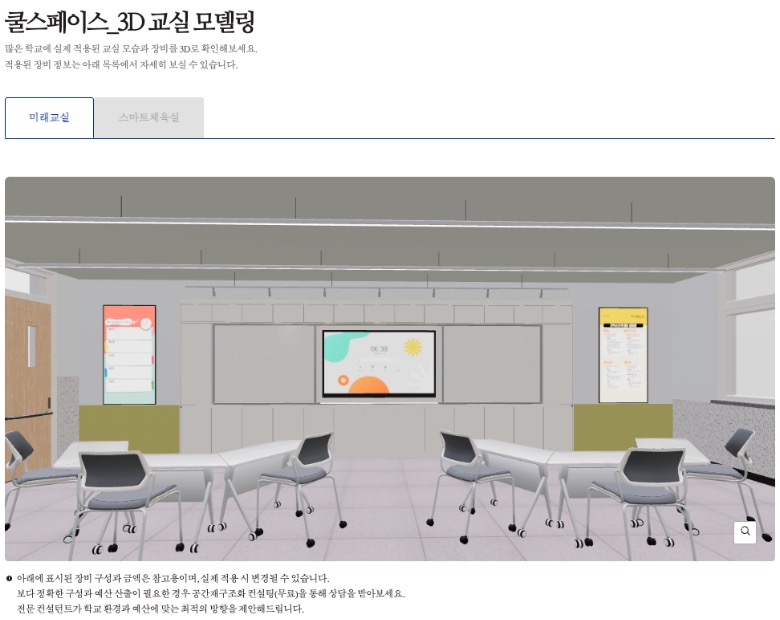

쿨스쿨은 자체 서비스인 '쿨스페이스 3D 교실 미리보기'를 통해 학교별 맞춤 교실 구성을 시각화합니다. 실제로 많은 학교에 적용된 교실 모습과 기자재를 3D로 미리 확인할 수 있으며, 각 기자재의 규격, 제조사, 모델명이 함께 제공됩니다. 여기에 아키스케치 3D 플랫폼이 결합되면 프로세스가 한층 구체화됩니다.

1단계: 공간 도면 업로드. 학교로부터 받은 도면을 아키스케치에 업로드하고 실제 치수 기준점을 입력합니다. 플랫폼이 자동으로 비례를 계산해 벽체·창호·출입문 위치를 3D로 재현합니다.

2단계: 기자재 배치. 쿨스쿨이 납품하는 86인치 전자칠판(삼성 WAD), 사다리꼴 PBL 책상, 노트북 충전함, 55인치 사이니지, 3D 프린터 등 실제 기자재 모델을 아키스케치 라이브러리에서 불러와 배치합니다. 기자재 규격이 실제와 일치하므로, 3D 배치 결과가 곧 현장 시공 배치와 같습니다.

3단계: 견적 연동. 배치된 기자재 리스트를 기반으로 실시간 견적이 생성됩니다. 쿨스쿨의 3D 교실 미리보기에는 총 시공금액이 항목별로 표시되어 발주처가 예산을 직관적으로 파악할 수 있습니다.

💡 핵심 포인트: 쿨스쿨의 3D 교실 구성에는 전자칠판, PBL 책상, 노트북 충전함, 사이니지, 무선 마이크, 오디오 앰프, 3D 프린터, 미러링 솔루션 등 실제 납품 기자재가 그대로 반영됩니다. 설계 화면이 곧 견적서이자 시공 설명서가 되는 구조입니다.

3-3. AI 기반 시뮬레이션이 참여 설계 절차를 충족하는 방식

쿨스페이스는 'AI 활용 3D 시뮬레이션'을 핵심 기능으로 내세우며, 미래교실 표준 모델을 제안하는 컨설팅을 무료로 제공합니다. 이 구조는 매뉴얼의 참여 설계 절차를 실질적으로 이행하는 방법이기도 합니다.

교사는 별도의 소프트웨어 없이 웹 브라우저에서 3D 교실을 확인하고, 기자재 위치나 동선이 실제 수업 흐름에 맞는지 직접 검토할 수 있습니다. 수정 의견은 쿨스쿨 컨설턴트에게 전달되고, 3D 모델이 업데이트됩니다. 발주처(교육청 또는 학교장)도 같은 방식으로 사전 검수에 참여할 수 있습니다. 쿨스쿨처럼 학교 공간을 설계하는 기업이라면, 아키스케치 기업 문의를 통해 이와 같은 협업 워크플로를 구성할 수 있습니다.

4. 학교시설 설계 매뉴얼 준수와 3D 플랫폼의 교차점

4-1. 설계 단계에서 오류를 사전 차단하는 3D 검토 프로세스

2D 도면은 전문가가 아니면 해석하기 어렵습니다. 그 결과, 설계 오류가 시공 단계에서 발견되는 경우가 꽤 있습니다. 벽면과 기자재 간 간섭, 통로 폭 미달, 전원 콘센트 위치 불일치 등이 대표적입니다.

아키스케치 3D 모델에서는 이러한 오류가 시각적으로 즉시 드러납니다. 예를 들어, 전자칠판 설치 벽면과 출입문이 겹치는 경우 3D 뷰에서 바로 확인되어 설계를 수정할 수 있습니다. 시공 후 재작업 비용과 일정 지연을 예방하는 효과적인 방법입니다.

손으로 그린 그림도 바로 구현할 수 있는 아키스케치 3D 시뮬레이션

4-2. 관리자(발주처) 실시간 검수: 견적, 배치 오류를 줄이는 구조

학교 시설 사업에서 발주처는 대개 교육청 또는 학교 관리자입니다. 이들이 CAD 도면만으로 배치 결과를 검수하는 것은 현실적으로 어렵습니다. 아키스케치 3D 모델을 공유하면 발주처 담당자가 직접 공간을 탐색하며 기자재 배치와 견적 수량을 대조할 수 있습니다.

쿨스쿨의 경우, 이 구조 덕분에 검수 과정에서 발생하던 견적 수정 횟수가 눈에 띄게 줄었습니다. 3D 모델이 기자재 수량과 배치 위치를 동시에 보여주기 때문에, 견적서와 도면을 별도로 대조하는 작업 자체가 불필요해집니다.

5. 학교시설 설계 프로젝트를 준비하는 기업을 위한 실전 체크리스트

5-1. 매뉴얼 적합 여부 자가 점검 항목: 신청 전 확인해야 할 것들

사업 신청 전 다음 항목을 순서대로 점검하면 탈락 리스크를 줄일 수 있습니다.

• 해당 교실 유형의 최소 면적 기준 충족 여부 확인

• 층고 2.7m 이상 또는 특례 기준 적용 가능 여부 확인

• 채광(창면적, 바닥면적 비율) 기준 및 차광 설비 계획 수립

• 기자재 배치도에 통로 최소 폭(최소 90cm) 확보 여부 명시

• 전기, 네트워크 설비 용량 산정 및 교육청 전산 담당자 협의 이력 확보

• 참여 설계 절차 이행 증빙 자료 준비 (교원 의견 수렴 회의록 등)

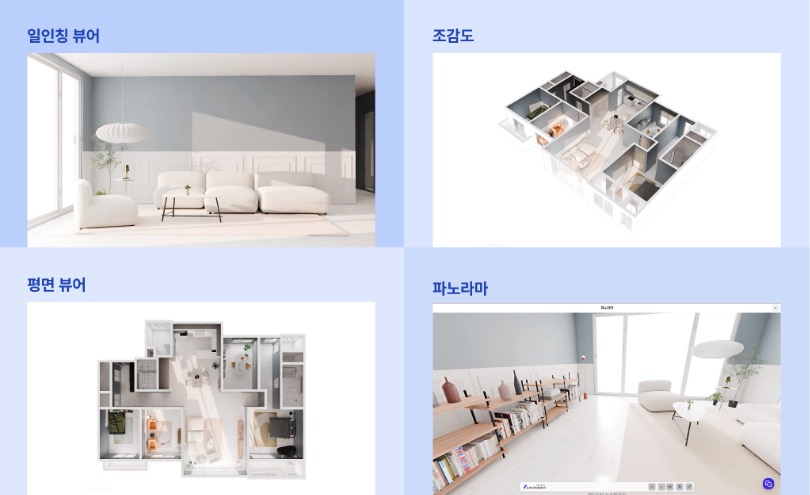

다양한 뷰 설정으로 미리보기가 가능한 아키스케치 ‘촬영 모드’

5-2. 설계 시각화 파트너 선정 기준과 기술/운영 분업 포인트

3D 시각화 파트너를 선정할 때는 렌더링 품질 외에 두 가지 기준을 함께 검토해야 합니다.

• 첫째, 기자재 실제 규격을 반영한 오브젝트 라이브러리를 보유하고 있는가.

• 둘째, 발주처가 별도 소프트웨어 없이 결과물을 검토할 수 있는 환경을 제공하는가.

아키스케치는 두 조건을 모두 충족합니다. 실제 제품 기반 3D 라이브러리를 통해 기자재 배치 결과가 현장과 일치하며, 웹 링크 공유 방식으로 발주처가 언제든 검수에 참여할 수 있습니다. 아키스케치 제품 소개에서 기업 도입 사례와 기능 상세를 확인할 수 있습니다.

💡 운영 분업 팁 기술 설계(도면, 설비 계획)는 내부 담당자가, 3D 시각화와 발주처 커뮤니케이션은 아키스케치 플랫폼이 담당하는 구조로 분업하면 프로젝트 운영 효율이 높아집니다.

매뉴얼 준수와 시각화를 함께 해결하는 방법

학교시설 설계 매뉴얼은 교육 환경의 안전과 품질을 보장하는 기준이자, 사업 수주 가능성을 좌우하는 실질적인 요건입니다. 매뉴얼을 숙지하는 것만큼 중요한 것이 여러 까다로운 기준을 발주처와 교원이 직관적으로 확인할 수 있도록 시각화하는 능력입니다.

쿨스쿨은 아키스케치 3D 플랫폼을 통해 이 두 가지를 동시에 달성했습니다. 도면을 3D로 전환하고, 기자재를 실제 규격대로 배치하며, 발주처와 교원이 직접 공간을 체험하는 구조를 구성했습니다.
